工业仪器仪表防尘防水设计：深圳时代工业设计的精密防护之道
发布时间：2025-04-22
浏览量: 2039
分享到：
在工厂车间、户外作业现场等复杂环境中，工业仪器仪表的稳定运行直接关系到生产效率与作业安全。而防尘防水性能，正是保障其在粉尘弥漫、水汽蒸腾环境下可靠工作的核心。深圳时代工业设计（官网：http://www.sztimes.com.cn/）深耕工业设备设计领域，凭借多年积累的三防设计经验，创新应用于工业仪器仪表防尘防水设计，形成了一套兼顾防护性能与操作便捷性的专业解决方案，智能水表的设计便是其中典型实践。
在工厂车间、户外作业现场等复杂环境中，工业仪器仪表的稳定运行直接关系到生产效率与作业安全。而防尘防水性能，正是保障其在粉尘弥漫、水汽蒸腾环境下可靠工作的核心。深圳时代工业设计（官网：http://www.sztimes.com.cn/）深耕工业设备设计领域，凭借多年积累的三防设计经验，创新应用于工业仪器仪表防尘防水设计，形成了一套兼顾防护性能与操作便捷性的专业解决方案，智能水表的设计便是其中典型实践。
工业场景下防尘防水设计的独特挑战
工业环境的多样性，使得仪器仪表的防尘防水设计远比消费电子复杂。在粉尘浓度高的车间，细微的金属粉尘可能通过缝隙进入仪器内部，附着在电路板上造成短路；在潮湿的户外作业区，雨水、露水甚至是高压水枪的冲洗，都可能对仪器造成侵蚀。而且，工业仪器仪表往往有众多接口、按键和显示屏，这些部位都是防尘防水的薄弱环节，同时还要保证操作人员在佩戴手套时能顺利操作，这无疑增加了设计难度。
与军工设备追求极致防护不同，工业仪器仪表更讲究 “适度防护”，即在满足特定防护等级的前提下，尽可能控制成本、减轻重量、保证操作的便捷性。这就要求设计团队对不同工业场景的防护需求有精准的判断，比如食品加工车间需要重点考虑防水和卫生清洁的便利性，而矿山作业的仪器则要侧重防尘和抗冲击。
防尘防水设计的核心技术与创新应用
多层次密封结构设计
密封是防尘防水的基础，我们采用多层次密封结构，针对不同部位的特点定制密封方案。对于仪器的外壳接缝，采用 “迷宫式 + O 型圈” 双重密封：外壳接口设计成阶梯状的迷宫结构，能有效阻挡大部分粉尘和水流；在迷宫结构的末端设置截面为圆形的凹槽，嵌入耐油耐温的氟橡胶 O 型圈，通过精确计算压缩量，确保密封性能的同时避免过度压缩导致 O 型圈老化加速。

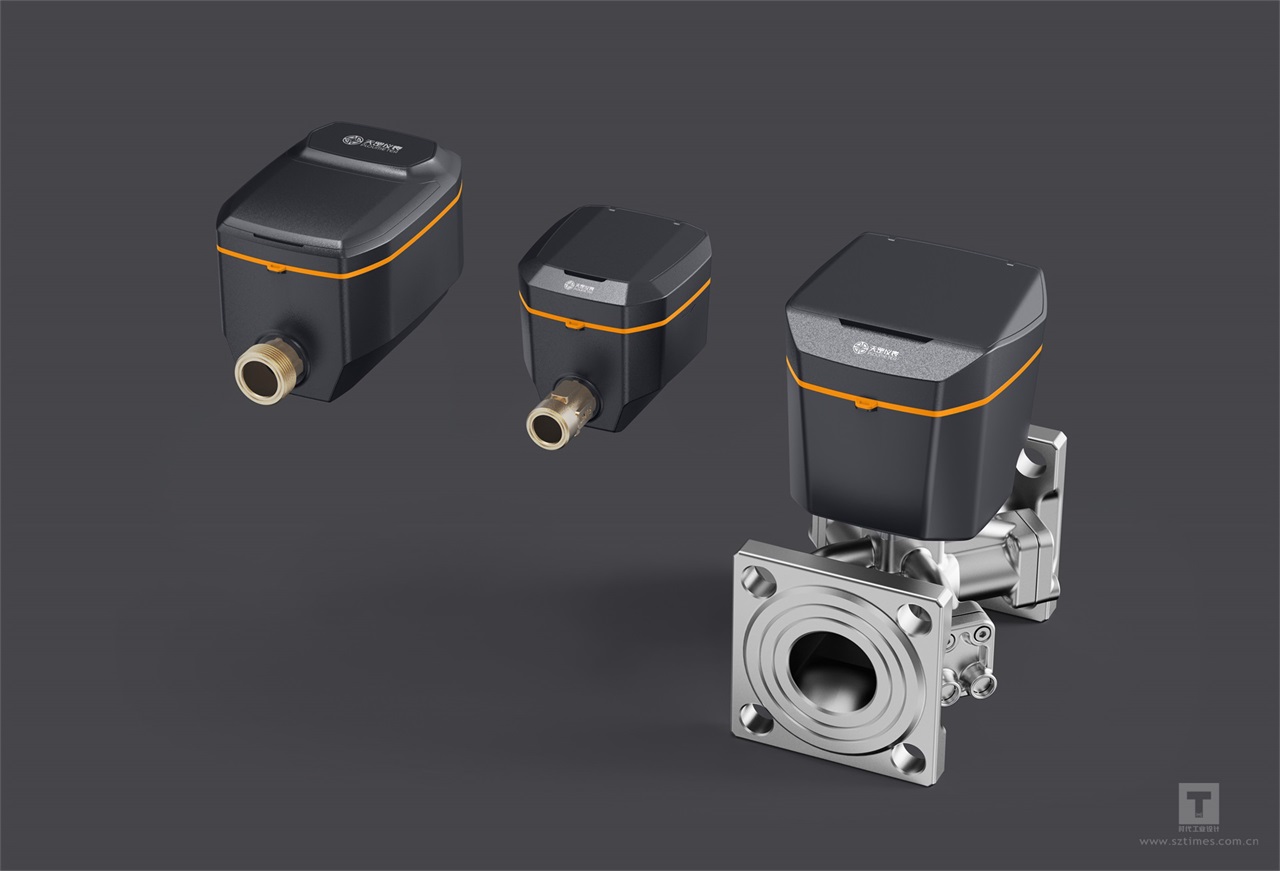

智能水表在密封设计上同样精益求精。考虑到其长期埋于地下或安装在潮湿环境中，我们将水表的表壳与表盖接缝处设计为 “双道 O 型圈 + 螺纹密封” 结构，第一道 O 型圈防止水分渗入，第二道 O 型圈阻挡微小粉尘，螺纹则采用细牙设计并涂抹密封胶，进一步增强密封效果，确保达到 IP68 的防护等级。
接口与显示屏的防护创新
仪器的接口，如 USB 接口、数据接口等，是防尘防水的难点。我们设计了 “翻盖式 + 磁吸锁定” 的接口防护盖：防护盖与外壳通过铰链连接，内部设置硅胶密封垫，当防护盖关闭时，通过磁吸装置牢牢锁定，确保接口处达到 IP67 防护等级。在需要频繁插拔的情况下，还可以配备专用的防水插头，插头与接口之间采用锥形密封结构，插拔次数可达 5000 次以上仍能保持良好的密封性。
显示屏的防护则结合了透明性和密封性的要求。我们选用厚度为 3mm 的钢化玻璃作为显示屏的保护面板，玻璃与外壳之间采用 UV 胶密封，胶层厚度控制在 0.1-0.2mm 之间，既保证了粘接强度，又不会影响显示效果。同时，在玻璃的边缘进行倒圆处理，避免因磕碰导致玻璃碎裂而破坏密封。

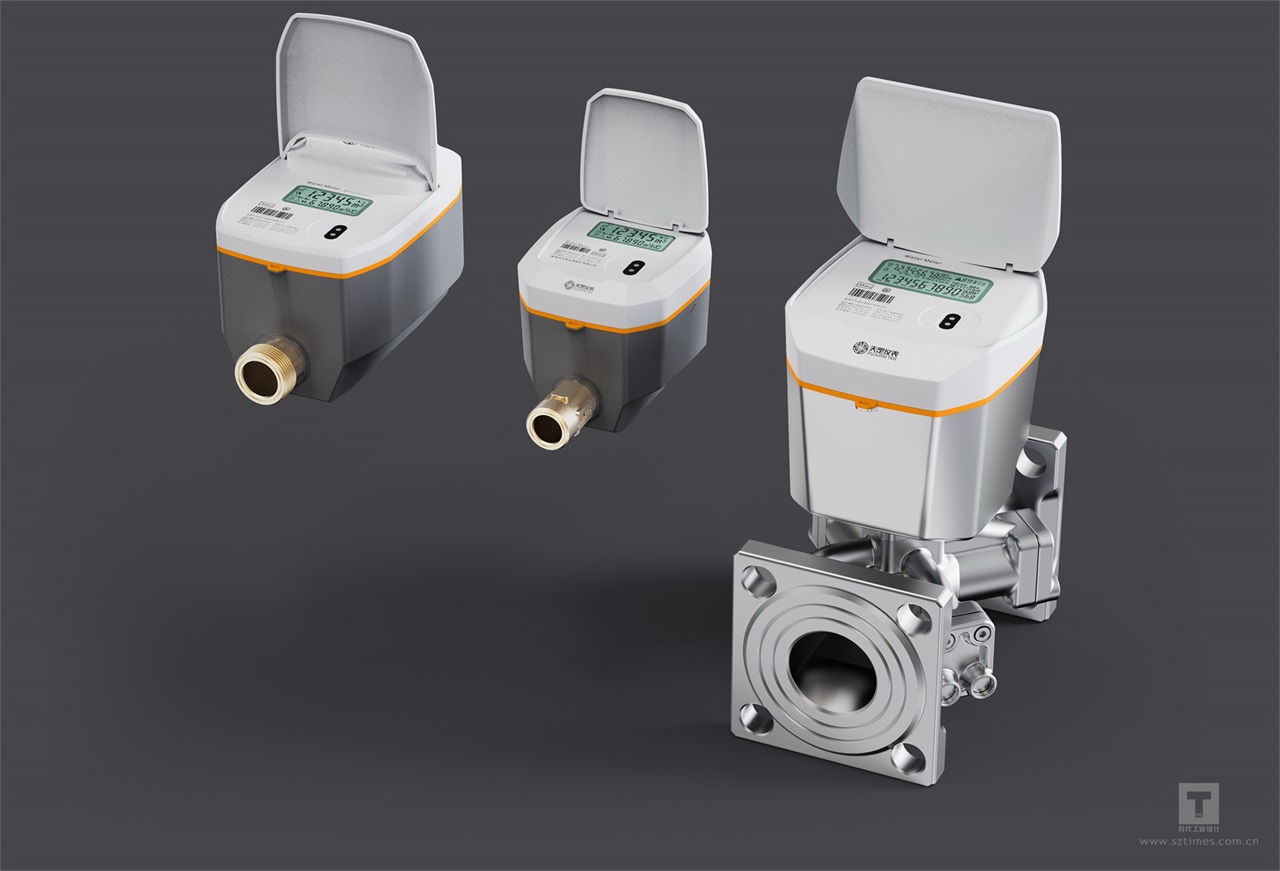

智能水表的显示屏通常暴露在户外，面临雨水冲刷和灰尘覆盖的问题。我们为其配备了 “弧形钢化玻璃 + 纳米涂层” 的防护组合，弧形设计能引导雨水滑落，减少积水；纳米涂层具有疏水疏油特性，灰尘难以附着，即使有污渍也能轻松擦拭。显示屏与表壳的连接采用激光焊接工艺，形成无接缝的密封，彻底杜绝水和粉尘的侵入。
透气与防护的平衡
工业仪器在工作过程中会产生热量，需要进行散热，而散热孔又可能成为粉尘和水的通道。我们创新设计了 “防水透气阀” 解决方案，在仪器外壳的适当位置安装防水透气阀。这种透气阀采用 ePTFE 膜材料，能允许空气和水蒸气通过，实现内外压力平衡，防止仪器内部因温度变化产生负压而吸入粉尘和水，同时又能阻挡液态水和粉尘的侵入。
在工业仪器的散热孔设计上，我们通过优化孔的形状和排列方式，在保证散热效率的同时提升防尘防水能力。例如，将散热孔设计成倾斜的百叶窗式，既能引导空气流动，又能阻挡垂直落下的水滴和较大颗粒的粉尘。
智能水表虽无强烈散热需求，但内部电子元件也需要与外界进行微弱的空气交换。我们在水表底部安装了微型防水透气阀，既能排出元件工作产生的微量水汽，又能阻止地下的潮气和泥土进入，保证水表内部干燥，延长使用寿命。
基于场景的定制化设计方案
不同的工业场景对仪器仪表的防尘防水等级要求不同，我们会根据具体场景提供定制化的设计方案。在粉尘浓度极高的水泥厂、面粉厂等场所，仪器需要达到 IP6X 的防尘等级，我们会采用全封闭的外壳设计，所有的操作都通过外部的无接触传感器或磁力按键实现，避免开孔带来的防尘隐患。
在需要经常用水冲洗的食品加工车间和屠宰场，仪器的防水等级要达到 IPX8，我们会选用 316 不锈钢作为外壳材料，这种材料具有优异的耐腐蚀性；在接缝处采用激光焊接技术，形成永久性的密封；所有的接口都配备防水堵头，确保在长时间浸泡和高压冲洗下不会进水。
智能水表根据安装场景不同，设计也各有侧重。安装在地下井中的水表，重点强化抗压和防泥沙性能，采用球墨铸铁外壳，内部元件用环氧树脂封装；安装在户外露天环境的水表，则侧重防紫外线和耐高低温，外壳添加抗 UV 添加剂，能承受 - 30℃至 70℃的温度变化，同时加强防水设计，应对暴雨等极端天气。
而对于一般的工业车间，仪器达到 IP65 或 IP66 防护等级即可满足需求，我们会在保证防护性能的前提下，尽量简化结构设计，降低成本。例如，采用卡扣式的外壳连接方式，方便仪器的拆卸和维修，同时通过优化卡扣的结构和密封件的设计，保证连接部位的密封性。
深圳时代工业设计在工业仪器仪表防尘防水设计方面，始终以场景需求为导向，将专业的技术和丰富的经验融入到每一个设计细节中。如果您的工业仪器仪表在防尘防水方面存在困扰，或者需要为新的仪器产品设计可靠的防尘防水方案，欢迎继续访问官网（http://www.sztimes.com.cn/），查看更多类似智能水表的三防设计案例，我们将为您提供从需求分析到方案落地的全流程专业服务。
