ABS 塑料件壁厚设计规范：深圳时代工业设计的实战指南

ABS 塑料凭借优异的综合性能，成为工业设计中最常用的材料之一，但许多产品因壁厚设计不合理，导致开模后出现缩水、变形、强度不足等问题，甚至直接造成批量报废。深圳时代工业设计（官网：http://www.sztimes.com.cn/）在智能跳绳等众多 ABS 制品设计中，总结出一套科学的壁厚设计规范，既能保证产品性能，又能适配量产需求。

理解 ABS 特性：壁厚设计的前提

• 均匀性优先：壁厚差异超过 20% 会导致冷却速度不均，引发缩水、翘曲。例如智能跳绳手柄若壁厚从 2mm 突然增至 4mm，模具冷却时厚壁处易形成凹陷。

• 强度与重量平衡：ABS 在壁厚 1.5-3mm 时力学性能最佳，过薄（＜1mm）易脆断，过厚（＞4mm）会增加成本且可能产生气泡。

• 适配成型工艺：注塑时壁厚过厚会延长冷却时间，降低生产效率；过薄则可能因填充不足导致缺料。

ABS 塑料件壁厚设计核心规范

基础壁厚范围：根据产品尺寸定区间

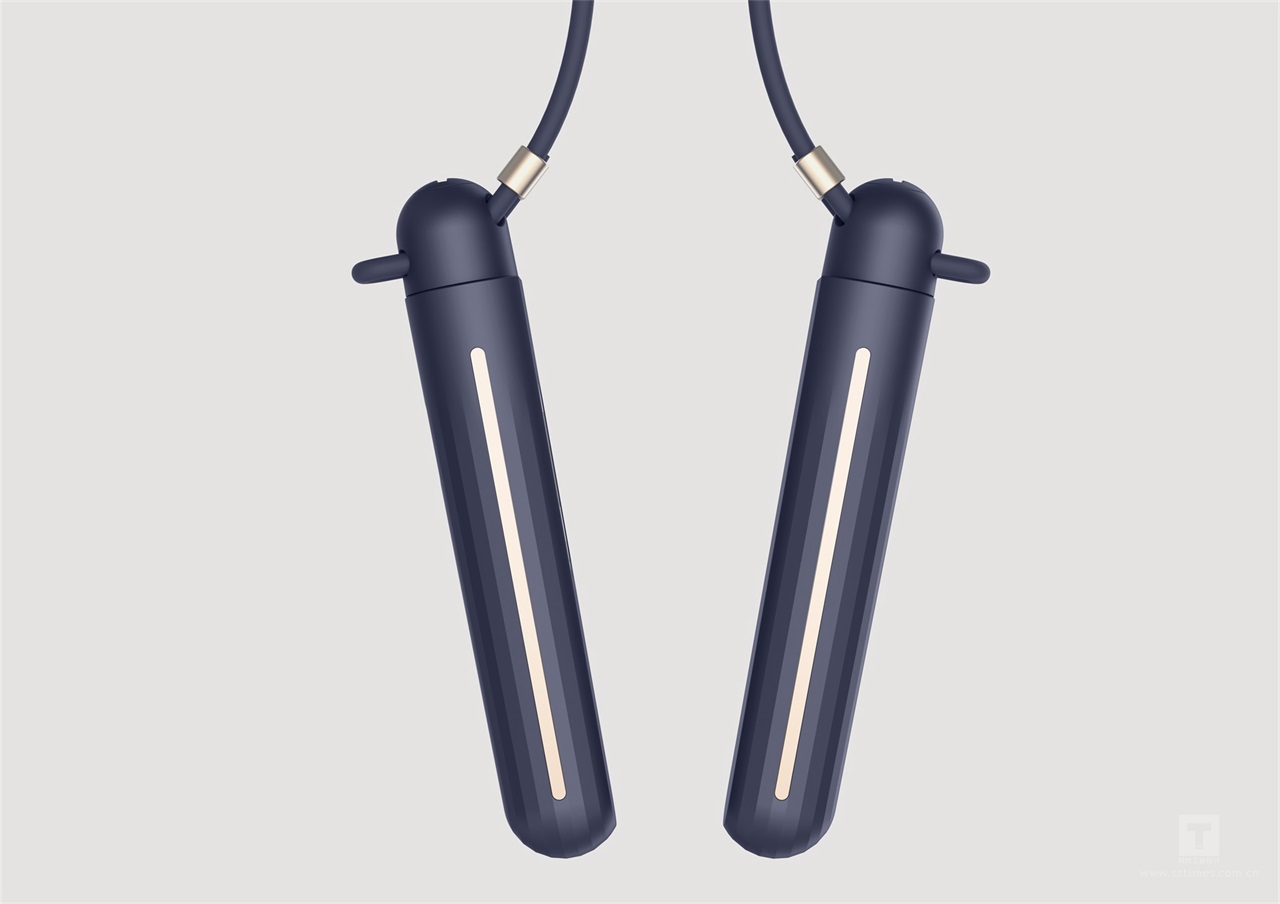

• 小型零件（如智能跳绳手柄）：推荐壁厚 1.5-2.5mm。我们设计的智能跳绳手柄主体壁厚 2mm，既保证握持强度（经测试可承受 50N 握力不变形），又控制重量（单只手柄仅 35g）。

• 中型零件（如家电面板）：推荐 2-3mm，需通过加强筋提升刚性而非单纯增厚。

• 大型零件（如设备外壳）：最大不超过 4mm，且需设置均匀分布的减重槽。

壁厚均匀性控制：避免 “厚此薄彼”

加强筋设计：替代 “盲目增厚”

边角处理：消除应力集中

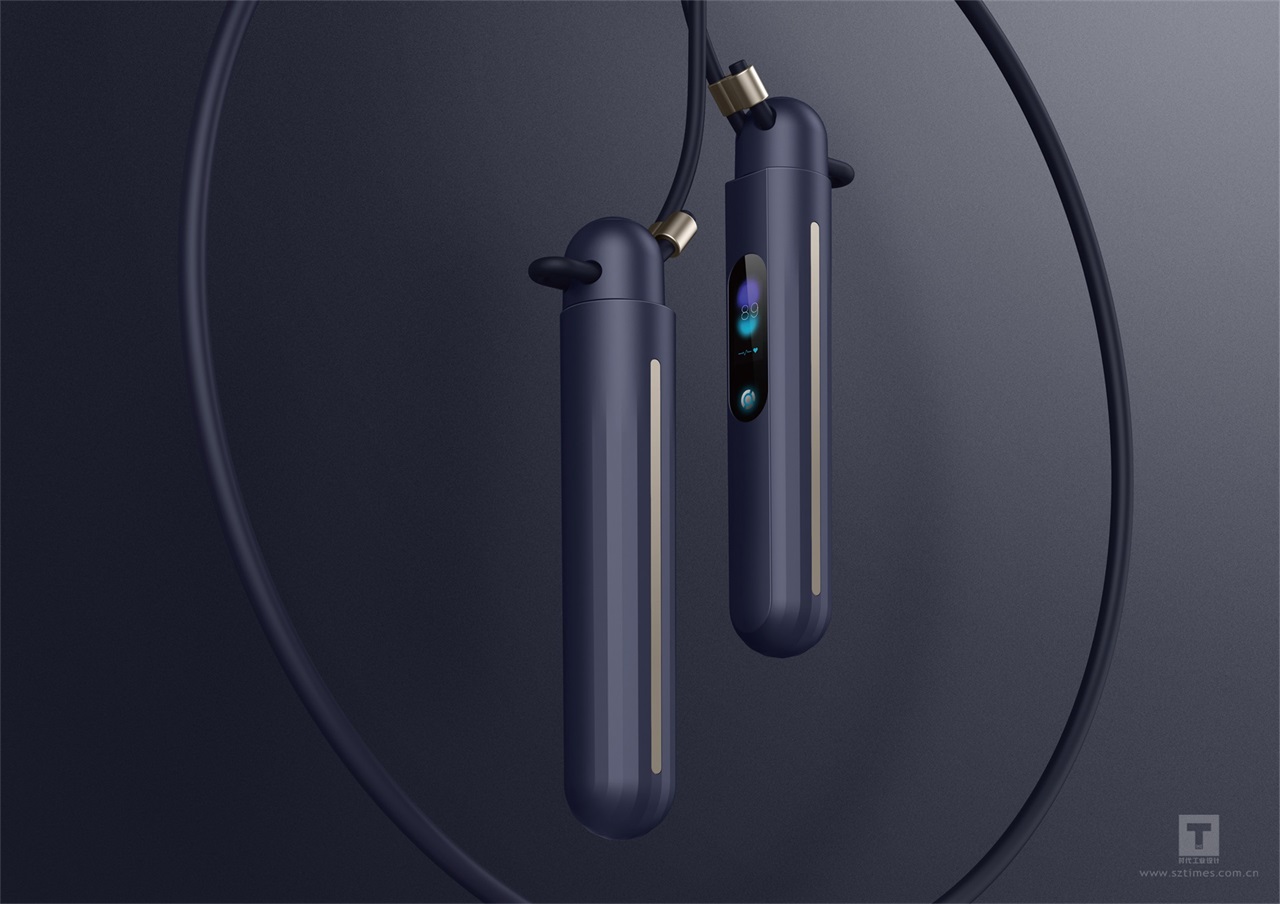

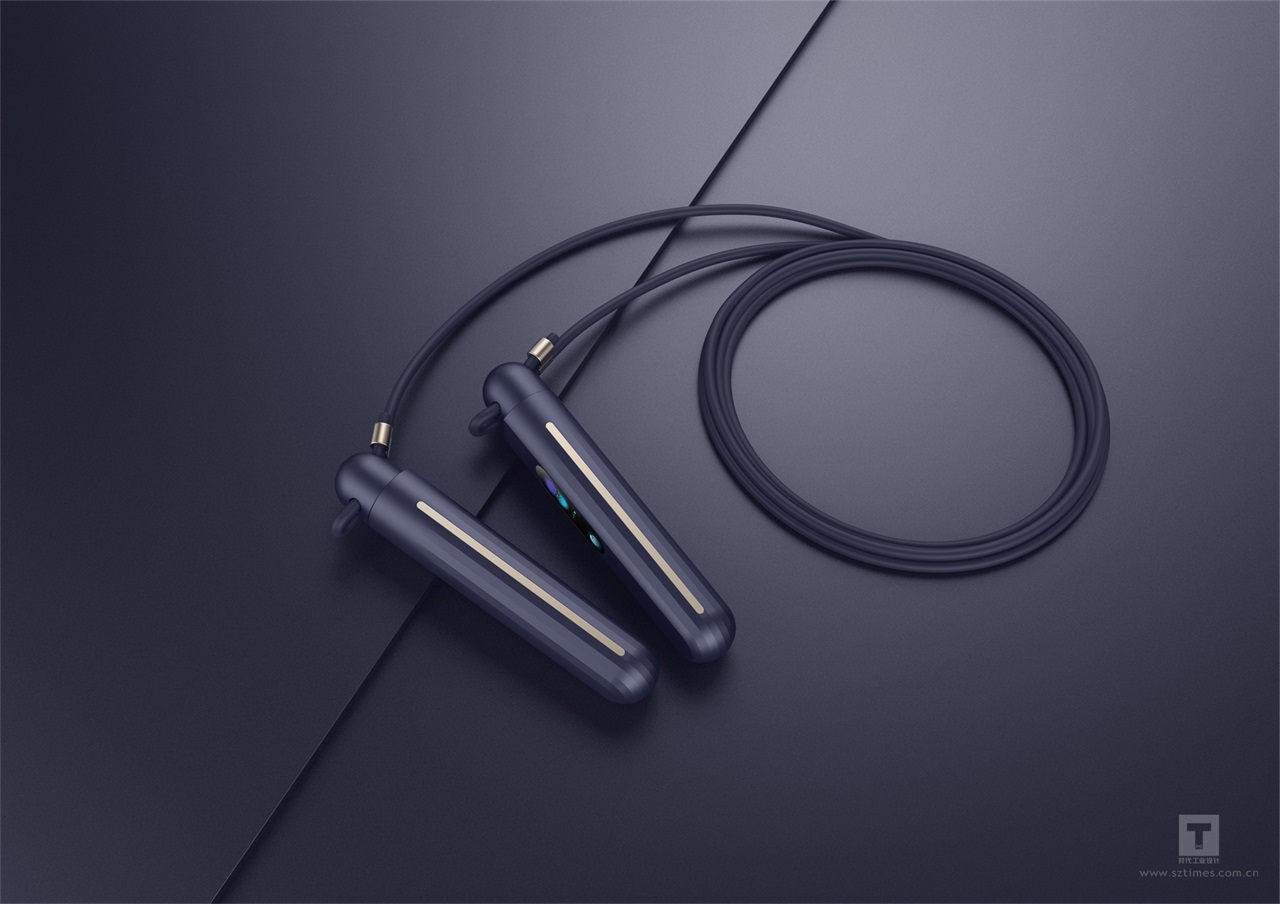

智能跳绳案例：规范落地的实战细节

• 模流模拟：提前用 Moldflow 软件分析熔体流动状态，发现手柄尾部若设计成封闭结构，会因壁厚不均产生气泡。随即修改为 “镂空 + 加强筋” 结构，既减重 15%，又解决了填充问题。

• 手板测试：制作 ABS 手板后，进行高低温循环测试（-30℃至 70℃），验证壁厚设计在极端环境下的稳定性。测试发现初始设计的屏幕窗口壁厚 1.2mm，低温下出现微裂，最终调整为 1.5mm 并增加圆角过渡，问题彻底解决。

• 量产跟踪：首批试产 500 套，通过三坐标测量仪检测关键尺寸，壁厚偏差全部控制在 ±0.1mm 以内，装配合格率达 99.2%，远高于行业平均的 95%。

规范背后的价值：从 “可生产” 到 “降成本”

• 智能跳绳因壁厚均匀，模具冷却时间从 25 秒缩短至 18 秒，生产效率提升 30%；

• 加强筋设计替代整体增厚，单套产品用料减少 12%，年产能 10 万套可节省原料成本 8 万元；

• 试模一次性通过，避免了传统设计中 2-3 次试模的额外投入（每套模具试模成本约 2 万元）。
